Publication Details:

Տեղեկագիրը հրատարակվում է Ակադեմիկոս Ի.Վ.Եղիազարովի ջրային հիմնահարցերի և հիդրոտեխնիկայի ինստիտուտի, Հիդրավլիկական հետազոտությունների հայկական ազգային ասոցիացիայի, Երևանի կապի միջոցների գիտահետազոտական ինստիտուտի և Շուշիի տեխնոլոգիական համալսարանի կողմից: Հիմնադրվել է 2016թ.: Լույս է տեսնում տարեկան 4 անգամ:

Journal or Publication Title:

Տեղեկագիր բարձր տեխնոլոգիաների=Известия высоких технологий=Bulletin of high technology

Date of publication:

2017

Number:

1 (3)

ISSN:

1829-488X

Official URL:

www.bulletin.am

Additional Information:

Մակարով Ս․ Բ․, Մարկոսյան Մ․ Վ․, Ավետիսյան Վ․ Հ․, Մարտիրոսյան Հ․ Գ․, Макаров С. Б., Маркосян М. В., Аветисян В. Г., Мартиросян А. Г.

Other title:

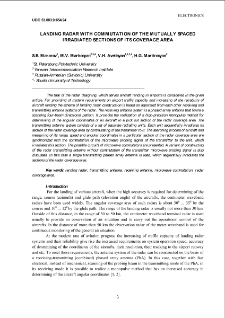

Посадочный радиолокатор с коммутацией разнесенных облучаемых участков зоны его обзора ; Վայրէջքային ռադիոտեղորոշիչ իր դիտարկման գոտու ճառագայթահարվող տարանջատված հատվածների կոմուտացիայով

Coverage:

3-8

Abstract:

The task of the radar designing, which serves aircraft landing in airports is considered in the given article. For providing of modern requirements on airport traffic capacity and increasing of the reliability of aircraft landing the scheme of landing radar construction is based on separated from each other receiving and transmitting antenna systems of the radar. The receiving antenna system is a phased array antenna that forms a scanning four-beam directional pattern. It provides the realization of a high-precision monopulse method for determining of the angular coordinates of an aircraft in a pick out section of the radar coverage area. The transmitting antenna system consists of a set of separate radiating units. Each unit sequentially irradiates its section of the radar coverage area by commutating of the transmitter to it. The searching process of aircraft and measuring of its range, speed and angular coordinates in a particular section of the radar coverage area are synchronized with the commutation of the microwave probing signal of the transmitter to the unit, which irradiates this section. The possible circuits of microwave commutators are presented. A variant of constructing of the radar transmitting antenna without commutation of the transmitter microwave probing signal is also discussed. In this case a single transmitting phased array antenna is used, which sequentially irradiates the sections of the radar coverage area.
В статье рассматривается задача построения радиолокатора, обслуживающего посадку воздушных судов в аэропортах. Для обеспечения современных требований по их пропускной способности и повышению надежности посадки схема построения основана на разделенных друг от друга приёмной и передающей антенных систем радиолокатора. Приемная антенная система представляет собой фазированную антенную решетку, формирующую сканирующую четырехлепестковую диаграмму направленности. Она обеспечивает реализацию высокоточного моноимпульсного метода определения угловых координат воздушного судна в заданном участке зоны обзора радиолокатора. Передающая антенная система состоит из набора отдельных излучающих узлов. Каждый узел последовательно облучает свой участок зоны обзора радиолокатора посредством коммутации передатчика к нему. Процесс поиска воздушного судна и измерение его угловых координат, дальности и скорости, находящегося в конкретном участке зоны обзора радиолокатора, синхронизирован с коммутацией СВЧ зондирующего сигнала передатчика к узлу, облучающего этот участок. Представлены возможные схемы СВЧ коммутаторов. Обсуждается также вариант построения передающей антенной системы радиолокатора без коммутации СВЧ зондирующего сигнала передатчика. В этом случае применяется единственная передающая ФАР, последовательно облучающая участки зоны обзора радиолокатора.

Place of publishing:

Շուշի

Format:

pdf

Identifier:

oai:arar.sci.am:427715
